在工業旋轉密封領域，?單唇油封（單唇骨架油封）?憑借其簡潔高效的設計，成為中低速、中低壓工況下阻擋介質泄漏、隔絕外部污染的核心部件。當這種結構搭載氯丁橡膠（CR）密封唇口與金屬骨架外殼時，便形成了一個可靠且經濟性極佳的標準密封方案。本文將深入剖析這一組合的設計、性能特點及其應用場景。

一、 結構解析：金屬骨架支撐 + 氯丁橡膠唇口的協同作用

1. 1.

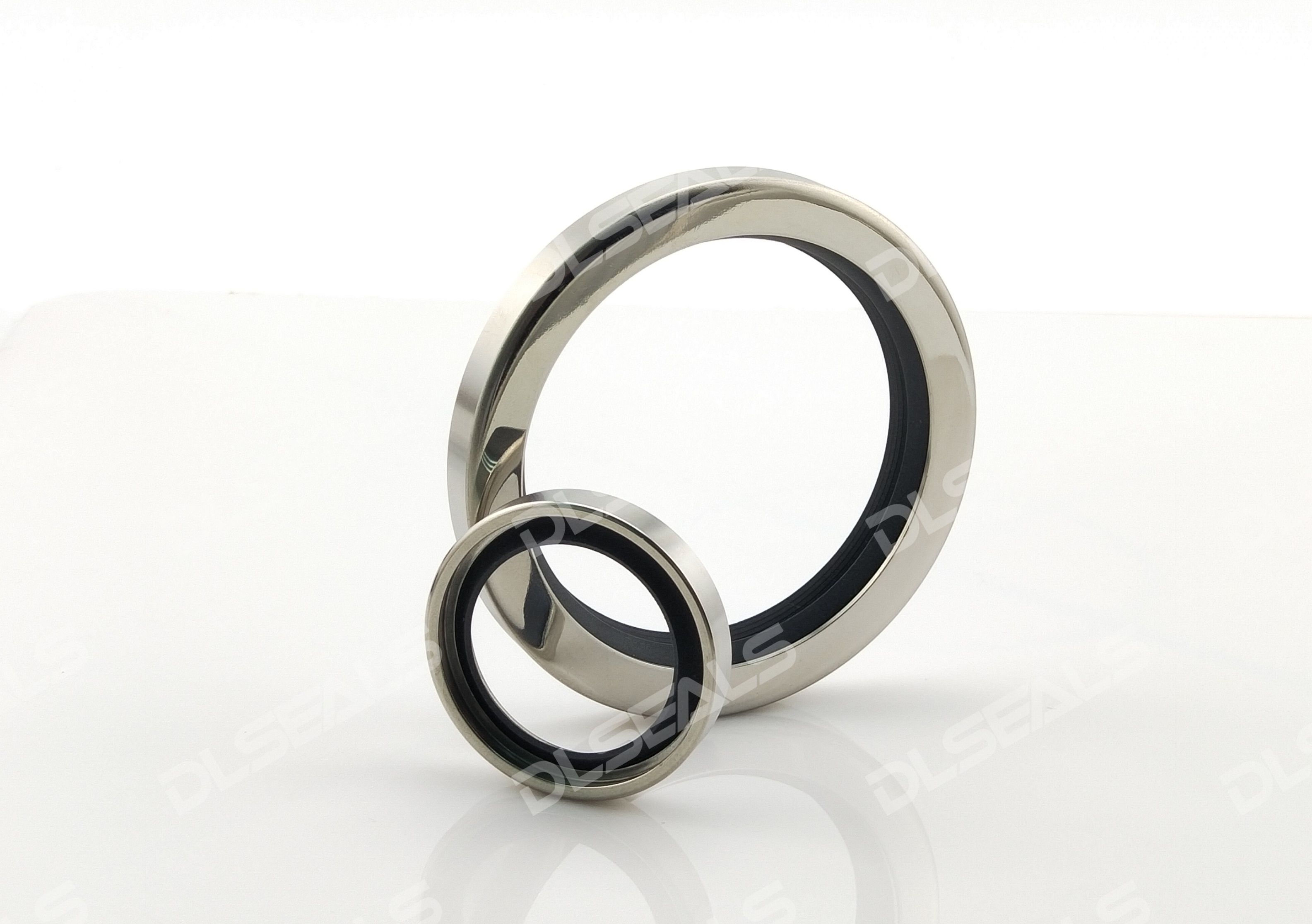

   ?金屬骨架外殼 (Outer Metal Case):??

   • •?功能:?? 作為結構基礎，提供剛性和強度，確保油封在壓裝過程中不變形，安裝后保持與座孔的緊密靜密封（過盈配合）。
   • •?材料:?? 通常采用低碳鋼（如SPCC）或鍍鋅鋼板沖壓成型，極少數耐蝕要求高場合可選不銹鋼（如SUS304）。
   • •?設計:?? 常見為L(zhǎng)形斷面，安裝端（外周）設計防滑紋（滾花/網紋）或噴涂粘結涂層（如橡膠/環氧樹脂），增強與座孔的抱緊力與防轉能力。
   • •?卷邊處理:?? 骨架唇口端常進行精細卷邊，包裹橡膠根基部，防止橡膠受擠壓時從骨架剝離，并提供橡膠預緊力加載的穩定支撐點。
2. 2.

   ?單唇氯丁橡膠密封體 (CR Single Lip Seal):??

   • •?主唇口 (Primary Lip / Sealing Lip):?? 橡膠唇口與旋轉軸表面形成動態密封界面。
     • •?過盈量設計:?? 唇口內徑設計成略小于軸徑（典型過盈量0.2-0.6mm），提供初始徑向力，保證密封唇緊貼軸面。
     • •?密封線設計:?? 唇口接觸區形成極窄的密封帶（接觸寬度通常0.1-0.5mm），高接觸壓力保證良好封液效果，同時降低摩擦生熱。
   • •?輔助結構:??
     • •?螺旋回油線 (Helical Ribs/Grooves):?? ?最重要的防泄露結構?（尤其在防液體泄漏油封上）。位于唇口空氣側（外側），采用左旋或右旋設計（根據軸轉向確定）。當軸旋轉時，該螺旋線產生泵送作用，將試圖泄漏的液體介質“刮”回設備內部（泵回效應）。
     • •?彈簧槽與主彈簧 (Garter Spring):?? 唇口根部凹槽內嵌一條箍緊螺旋彈簧（通常不銹鋼SUS304）。彈簧持續向唇口施加徑向力，補償橡膠磨損、軸偏心或溫升導致的彈性松弛，保證整個服役期內唇口對軸的有效跟蹤與密封壓力。
     • •?防塵唇/副唇 (Secondary Lip / Dust Lip, Optional):?? 部分單唇油封在空氣側額外增加一個無彈簧的低壓唇口，主要功能是阻擋外部灰塵、水汽等污染物侵入。對于有外部污染風險的工況（如工程機械、農用設備），加裝防塵副唇至關重要。
   • •?核心材料：氯丁橡膠 (Chloroprene Rubber, CR)??
     • •?物理化學性能：??
       • •?良好的耐油性：?? 對礦物油、植物油、齒輪油、潤滑油、液壓油（石油基）有良好的抗溶脹能力（優于NR，接近或略遜于NBR）。
       • •?耐候性、耐臭氧性、耐老化性：?? 在通用橡膠中排名靠前，特別適合暴露在空氣中的工況。
       • •?耐熱性適中：?? 連續使用溫度一般?-40°C 至 +120°C。短期可達150°C。優于NR/SBR，低于HNBR/ACM。
       • •?阻燃性：?? 氯原子賦予CR良好的自熄性能。
       • •?耐水性、弱酸堿性：?? 表現較好。
     • •?機械性能：?? 良好的抗拉強度、耐磨性和抗撕裂性，壓縮永久變形性能中等。

二、 核心優勢與應用場景

1. 1.?高性價比：?? 結構和模具相對簡單，材料（鋼 + CR）成本可控，適于大批量生產，是最經濟的工業油封類型之一。
2. 2.?可靠密封：?? 螺旋線 + 彈簧的組合設計，在中低速（線速度 ≤ 12 m/s）、中低壓（≤ 0.5 MPa）?? 條件下，能有效封堵油品（如齒輪油、潤滑油）。
3. 3.?環境適應性好：?? CR橡膠的天然耐候、臭氧和老化性能，使其非常適合在室外、露天環境或有臭氧生成源?（如電機、開關設備附近）運行的設備。
4. 4.?防塵防潮防護：?? 可選副唇設計（成為雙唇結構，但主密封仍為單唇+彈簧）大幅提升防外部污染物的能力。
5. 5.?典型應用行業與設備：??
   • •?汽車工業:?? 變速箱、差速器、輪轂（非轉向驅動側常用）、轉向器、水泵（水溫不高時）、部分發動機輔件。
   • •?通用工業:?? 齒輪減速箱、工業泵（水泵、輕載油泵）、鼓風機、傳送帶滾筒軸承座、小型電機、農用機械、空壓機（曲軸箱油封）。
   • •?家電：?? 洗衣機軸承密封、電動工具（如電鉆、角磨機變速箱）。
   • •?工程機械：?? 小型液壓缸活塞桿副封、行走輪軸承（常帶副唇防塵）。

三、 性能邊界與局限性

1. 1.?耐高溫上限：?? CR的120°C連續使用溫度是其最顯著的限制。高于此溫，橡膠會加速硬化、開裂，失去彈性，密封失效。
2. 2.?耐低溫下限：?? -40°C的低溫門檻高于硅橡膠、低TR氟橡膠。
3. 3.?耐極性介質性能：?? CR在酮類、酯類溶劑、磷酸酯類阻燃液壓油、強氧化性酸中會出現明顯溶脹或降解。
4. 4.?耐溶脹性弱于NBR/HNBR：?? 在一些添加劑較多的“極壓齒輪油（EP）”或特定合成油中，長期使用可能導致體積增大、變軟。
5. 5.?壓力適應性：?? 主要適用于壓力波動較小的低壓/微壓場合。高壓（>0.5MPa）易導致唇口變形過大、密封失效或泄漏增大。
6. 6.?高速適應性：?? ?線速度 ≤ 12m/s。過高線速會導致摩擦生熱劇增，溫升超過材料允許值。同時摩擦功耗增大。

四、 關鍵設計與選型考量因素

1. 1.?軸徑與孔徑：?? 精準匹配是安裝基礎。需根據標準尺寸（如國標、ISO或各廠商標準）選擇合適公差的油封。
2. 2.?密封介質兼容性：?? 確認介質類型（油品、添加劑、有無其他化學品）。CR適合大部分礦物基潤滑油、齒輪油。接觸燃油/溶劑/酯類油應避免。
3. 3.?溫度范圍：?? 重點考察最高工作溫度。務必確保連續峰值≤120°C。啟動溫度低于-30°C要考慮低溫脆性風險。
4. 4.?轉速/線速度：?? 計算轉軸線速度（v = π * D * n / 60000，單位m/s，D軸徑mm，n轉速rpm）。避免超速（>12m/s）。
5. 5.?外部環境：?? 如存在粉塵、水霧、鹽霧、臭氧等，應強烈推薦選用帶副唇（防塵唇）的油封。
6. 6.?安裝要求：??
   • •?軸端倒角：?? 保證≥15°×1mm，避免割傷唇口。
   • •?軸表面處理：?? 硬化處理（淬火/鍍鉻），粗糙度Ra 0.2~0.8μm?（過低磨損快、過高泄漏）。硬度≥HRC 30。
   • •?座孔要求：?? 孔徑公差（H7~H8），圓度好，入口倒角去毛刺。表面粗糙度Ra ≤ 3.2μm。
   • •?安裝工具：?? 使用導套或?qū)Ｓ霉ぱb，避免錘擊骨架導致變形。涂抹潤滑脂于唇口和軸表面。

五、 安裝注意事項與維護要點

1. 1.?安裝前檢查：?? 確保油封、軸、孔清潔無損傷；觀察彈簧是否在位、纏繞方向（左旋對應右轉軸）。區分主唇（帶彈簧，朝里）與副唇（無彈簧，朝外）。
2. 2.?潤滑：?? 安裝前在唇口及軸上涂敷與設備內相同的密封介質（油脂或油）?。避免干摩擦。
3. 3.?壓入方向：?? ?始終從骨架背部施力（骨架開口側）壓入，嚴禁擠壓橡膠唇口或彈簧。使用平底壓板。
4. 4.?安裝速度：?? 使用壓機時，壓力均勻、速度恒定且偏慢。
5. 5.?運行前檢查：?? 首次啟動前，手動盤車確認無卡阻異響。
6. 6.?泄漏觀察：?? 允許初期有極微量“滲出”（形成油膜），但不應有持續滴漏。注意區分滲油和泄漏。

六、 失效模式及原因分析

結論：?單唇金屬骨架油封（氯丁橡膠CR唇口）?是中低速、常溫（-40°C~+120°C）、耐礦物油與常規潤滑油脂的經濟型密封標桿解決方案。其金屬骨架確保了安裝剛性與定位精度，?氯丁橡膠唇口兼顧油封與耐候需求，螺旋線設計則賦予主動密封能力。選用時需嚴格復核溫度壓力上限與介質兼容性；在粉塵水霧環境下應優選配置防塵副唇的產品；并強調規范化安裝與定期維護是保障其長期可靠運行的核心前提。當工況超越CR邊界（高溫/特殊介質/高速），需果斷升級為如HNBR、ACM或FKM（氟橡膠）?等更高級材質的油封。
