一、蝶閥密封件核心結構及工作原理?

蝶閥密封副由 ?閥座密封圈（Seat）?? 和 ?蝶板邊緣密封面（Disc Edge）?? 組成。其結構類型主要有兩類：

1. ?軟密封結構 (Soft Seated)：??

   • ?結構特征：?? 在閥體或蝶板上嵌入非金屬?gòu)椥泽w閥座?（橡膠、PTFE等）。蝶板旋轉關閉時，其邊緣（通常為金屬或包覆層）壓入軟閥座產生變形實現密封。
   • ?優點：?? 密封比壓低、零泄漏性能優（可達到Class VI級）、成本低、扭矩小。
   • ?缺點：?? 耐溫、耐壓、耐磨及耐化學性有限，易受流體沖刷和顆粒物損壞。不適于頻繁調節。

2. ?金屬硬密封結構 (Metal Seated)：??

   • ?結構特征：?? 閥座和蝶板密封面均為金屬材料?（如不銹鋼、特種合金）。典型結構有三偏心設計（圖1）或雙偏心+特殊閥座：
     • ?第一偏心：?? 閥桿軸心偏離閥門通道中心。
     • ?第二偏心：?? 閥桿軸心偏離蝶板密封面中心。
     • ?第三偏心（關鍵）：?? 密封面輪廓呈錐角設計。關閉時蝶板“楔入”閥座，實現線接觸或極小面接觸。
   • ?優點：?? 極高耐溫、耐壓、耐磨、抗沖刷、抗空蝕性。壽命長，部分可重復使用。
   • ?缺點：?? 制造成本高、密封比壓高、扭矩大。在低壓或低溫下可能難以達到零泄漏（通常Class IV級）。

?二、軟密封與硬密封性能對比?

?表1：蝶閥軟密封與硬密封核心特性對比?

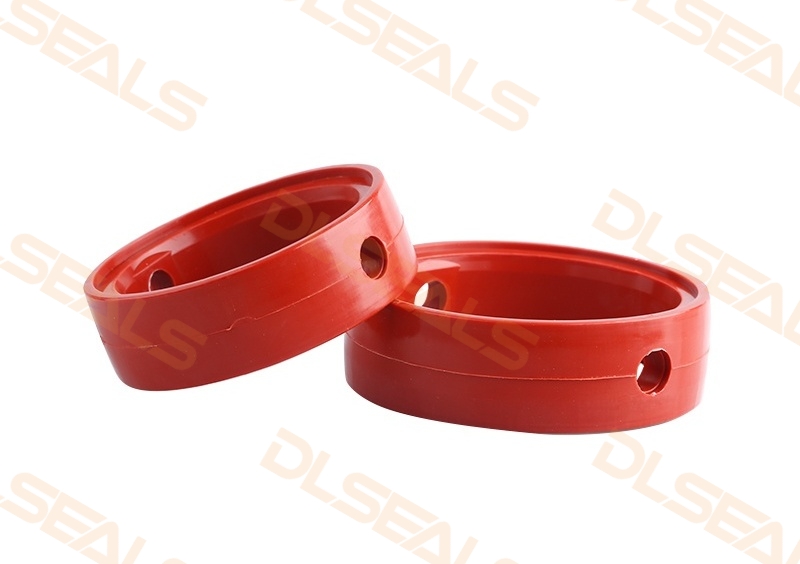

?三、軟密封閥座材料及應用?

軟密封閥座是蝶閥的關鍵彈性元件，材料選擇決定性能邊界：

1. ?丁腈橡膠 (NBR)：??

   • ?特性：?? 優異的耐礦物油、脂肪烴、氣密性、耐磨；成本低；耐溫：-20°C ~ +80°C (水/油)；不耐酯/酮/臭氧。
   • ?應用：?? ?最常見的水、熱水（<80°C）、壓縮空氣、石油基油品輸送閥。

2. ?三元乙丙橡膠 (EPDM)：??

   • ?特性：?? 極佳耐熱水/蒸汽（<150°C）、耐臭氧/天候、耐堿/弱酸；基本不耐礦物油/燃料油；耐溫：-40°C ~ +150°C。
   • ?應用：?? 供暖水、蒸汽冷凝水、濕熱空氣、食品飲料、臭氧處理、磷酸酯阻燃液系統。

3. ?氟橡膠 (FKM/Viton®)：??

   • ?特性：?? 優異耐高溫（-20°C ~ +200°C）、耐礦物油/燃料油/強酸/烴類溶劑/臭氧；不耐熱水/強堿/酮/酯；成本較高。
   • ?應用：?? 需更高耐溫、耐油的化工流程（如烴類溶劑、燃油）、酸堿性氣體/液體閥門。

4. ?聚四氟乙烯 (PTFE)：??

   • ?特性：?? ?超寬化學惰性?（耐強酸、堿、溶劑）、極低摩擦、自潤滑；低彈性、嚴重冷流；耐溫：-50°C ~ +200°C。
   • ?應用：?? ① ?純PTFE閥座：?? 耐強腐蝕但密封性稍遜（需補償設計）。② ?PTFE復合閥座（PTFE填充玻纖/石墨/碳粉）：?? 提高抗冷流/剛性，用于較高溫度/低壓力腐蝕環境。③ ?PTFE彈性襯里（如唇式/泡管式）：?? 兼具彈性與耐腐蝕性。

?四、金屬硬密封材料配對與處理?

硬密封蝶閥的性能高度依賴于閥座與蝶板密封面材料選擇及表面處理，確保耐磨、抗咬合及耐蝕性：

1. ?常見配對策略：??

   • ?異種材料配對：?? 避免同種材料摩擦冷焊（如不銹鋼-司太立合金）。
   • ?硬度差：?? 閥座密封面硬度 > 蝶板密封面硬度（通常高HRC 2-5），蝶板作為“可更換件”。
   • ?表面硬化/處理：?? 硬化層顯著提升壽命（如表1關鍵特性）。

2. ?關鍵材料及處理技術：??

   • ?不銹鋼基礎閥體/蝶板：?? 如304/316 (ASTM CF8/CF8M)。
   • ?耐磨硬化密封面：??
     • ?堆焊硬質合金 (Overlay)：??
       • 材料：?司太立合金（Stellite 6）??（鉆基，HRC 40-50，耐高溫磨損/氣蝕/腐蝕）、鎳基合金（Inconel 625）??（更高溫抗氧化）。
       • 應用：?主流方案，用于重顆粒、高溫高壓蒸汽閥門及苛刻工況。
     • ?表面硬化處理：??
       • ?火焰/等離子/激光淬火：?? 對閥座/蝶板密封區域局部硬化（至HRC 45-55）。
       • ?滲氮/氮碳共滲：?? 形成高硬度（≧HV 1000）化合物層（約0.1-0.3mm厚），提升耐磨性、抗咬合性。
       • ?熱噴涂：?? 高速氧燃料（HVOF）噴涂碳化鎢（WC）、氧化鉻等超硬涂層（致密，高結合力）。
     • ?整體耐磨合金：?? 蝶板/閥座采用高等級雙相鋼、哈氏合金等，成本極高僅用于極端腐蝕環境。

?五、蝶閥密封件的關鍵限制與選型要點?

1. ?固有結構限制（尤其軟密封）：??

   • 橡膠/PTFE閥座永久壓縮變形?：長期關閉或高溫會失彈、泄漏。
   • ?介質相容性不符?：化學溶脹或溶解導致泄漏。
   • ?低壓密封挑戰（硬密封）??：超低壓力下金屬?gòu)椥圆蛔恪?/li>
   • ?高溫蠕變/冷流?：PTFE及部分橡膠高溫下松弛失效。
   • ?顆粒介質影響?：軟閥座易被尖銳顆粒嵌塞或劃傷。

2. ?選型核心考量：??

   • ?介質特性?：流體類型、溫度、壓力、腐蝕性、固體顆粒含量。
   • ?泄漏要求?：是否需要零泄漏？（Class VI軟密封 > Class IV硬密封）。
   • ?壽命期望?：長期頻繁開關需硬密封。
   • ?工況嚴酷性?：高溫、高壓、顆粒沖刷選硬密封+硬面堆焊。
   • ?成本預算?：重工況硬密封初始成本高，但壽命周期成本可能更低。

?結論?

蝶閥密封設計的核心在于密封結構（軟/硬）與材料的匹配。?軟密封（橡膠/PTFE）?以優異的低壓密封性、低成本勝出，但受限于溫壓、壽命及磨損工況；三偏心金屬硬密封憑藉高耐溫壓、抗磨蝕能力統治苛刻工況市場，但成本與低壓密封性是其挑戰。選型時需摒棄“萬能”思維：

• ?水/氣/低壓中性流體：?? 優選EPDM/NBR軟密封，性價比最高。
• ?腐蝕流體：?? FKM軟密封或內襯PTFE軟密封提供解決方案。
• ?蒸汽/油氣/高溫/顆粒介質：?? 必須選用硬密封 + 司太立堆焊/硬化表面。
• ?超高溫/極端腐蝕：?? 選用鎳基合金堆焊或高級基材。

用戶應嚴格依據介質參數、操作壓力溫度曲線、操作頻率及壽命要求，結合本文材料特性選擇密封結構。忽略蝶閥密封件選型細節，將直接導致閥門泄漏、頻繁更換或系統停機風險。
