在石油化工、電力、新能源等工業領域，高溫高壓管道的密封是確保系統安全、穩定、高效運行的關鍵。其中，像溫度450℃左右、承受0.2MPa內壓、介質為過熱蒸氣這樣的工況，對密封材料提出了極其嚴苛的要求。選擇不當?shù)拿芊馊Σ粌H會導致介質泄漏、能源浪費，更可能引發嚴重的安全事故。因此，基于科學原理和工程實踐做出正確的選擇至關重要。
在選擇密封圈之前，我們首先要深刻理解這一工況對密封材料的核心挑戰：
?極端高溫（450℃）??：這是最核心的挑戰。絕大多數常見的彈性體密封材料（如NBR、EPDM、氟橡膠FKM、硅橡膠VMQ）的長期使用溫度上限通常在200-300℃之間，在450℃下會迅速發生熱降解、硬化、脆化甚至燃燒，完全失效。
?介質特性（過熱蒸氣）??：過熱蒸氣是干燥、無潤滑性的高溫氣體。它會加速某些材料的老化，并且一旦發生泄漏，高溫蒸氣會對人員和設備造成極大危害。
?壓力（0.2MPa）??：雖然0.2MPa（約2公斤力）屬于中低壓范疇，但結合450℃的高溫，對材料的強度、抗蠕變性和回彈性依然是重大考驗。
?壓力-溫度協同效應?：材料的機械性能會隨著溫度升高而急劇下降。在室溫下能承受較高壓力的材料，在450℃時其承壓能力會大打折扣。
綜上所述，傳統的聚合物基彈性體密封圈（O型圈、墊片）在此工況下完全無法適用。我們必須將目光投向更高級別的密封材料。
基于以上分析，?柔性石墨（膨脹石墨）?? 和 ?金屬? 的組合材料是解決此問題的最經典、最可靠方案。
?首選推薦：增強石墨復合墊片（如金屬內包邊墊片/金屬纏繞墊）??
?材料構成?：
?密封元件?：?柔性石墨帶。這是選擇的精髓所在。
?卓越的耐高溫性?：在非氧化性氣氛下，柔性石墨可耐受高達450℃甚至更高的溫度（短期可達1600℃），其物理和密封性能在此溫度下依然穩定。
?出色的密封性?：石墨材質柔軟，易于變形，能夠很好地填充法蘭表面的微觀不平整處，形成極佳的初始密封。
?良好的化學穩定性?：對過熱蒸氣等介質具有優異的耐腐蝕性。
?增強材料?：?不銹鋼帶?（如304、316、321等）或特殊合金。
?提供機械強度?：金屬骨架為墊片提供了必要的結構強度和抗蠕變能力，使其能夠承受0.2MPa的內壓以及法蘭螺栓的預緊載荷。
?防止材料吹出?：金屬邊框或纏繞結構能有效防止柔軟的石墨材料被高速氣流沖刷而出。
?具體形式?：
?金屬纏繞墊片（Spiral Wound Gasket）??：由“V”型金屬帶與柔性石墨帶交替纏繞而成。這種結構兼具金屬的強度與石墨的密封性，回彈性能好，是應用最廣泛的高溫高壓密封墊片之一，非常適合本工況。
?金屬內包邊墊片（Metal Jacketed Gasket with Graphite Filler）??：在柔性石墨墊片的外圍包裹一層金屬薄板。它提供了更好的抗擠壓和抗吹出能力，適用于壓力有一定波動的場合。
?備選方案：純金屬墊片（如金屬齒形墊片、金屬O型圈）??
?金屬齒形墊片（Serrated Metal Gasket）??：由不銹鋼等金屬加工而成，法蘭表面有同心圓齒形。依靠齒尖的金屬與法蘭面緊密咬合形成密封。它能承受極高的溫度和壓力，但對法蘭表面的平整度和粗糙度要求較高，且需要更大的螺栓預緊力。

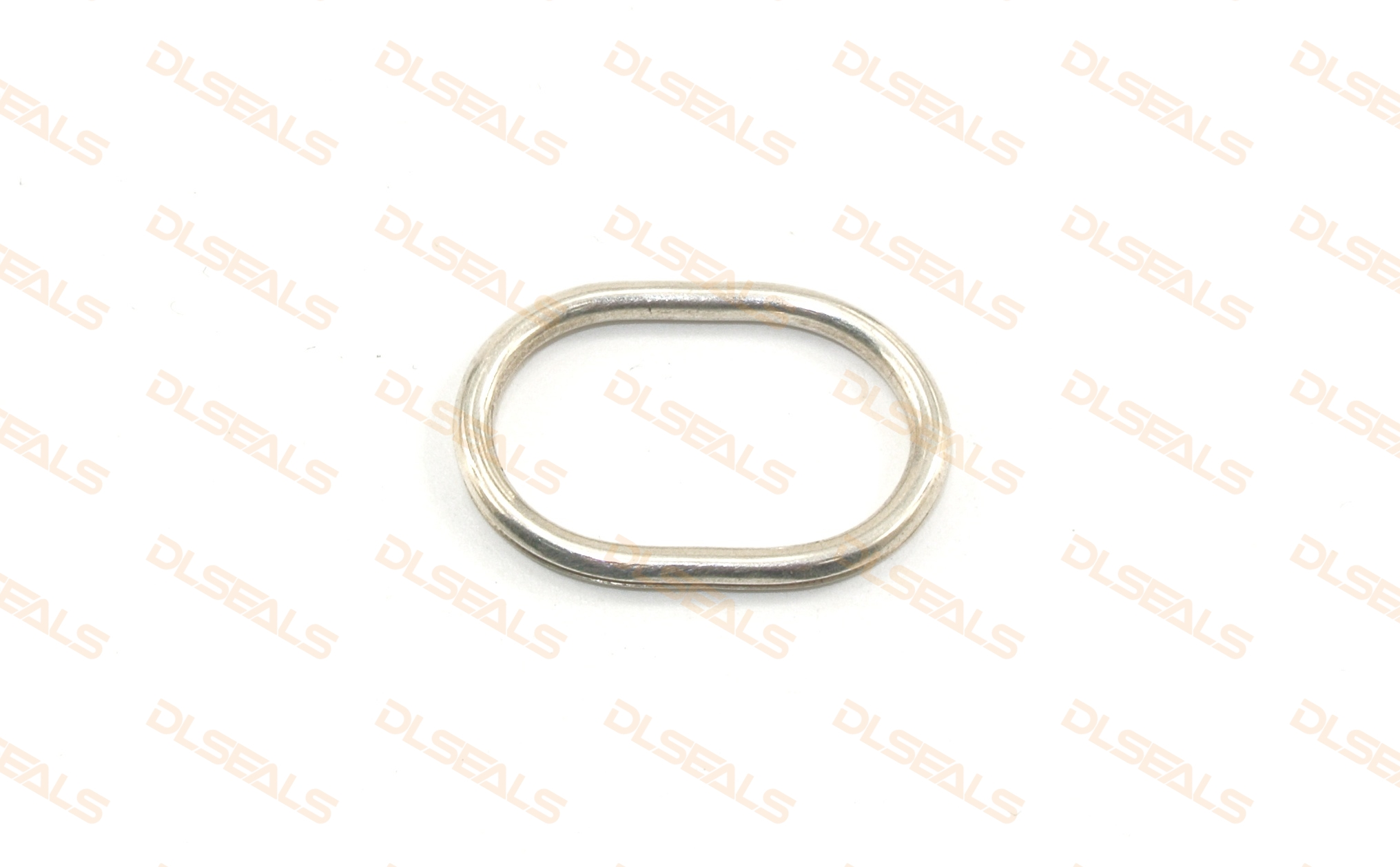

?金屬O型圈（Metal O-Ring）??：通常由不銹鋼或因科鎳合金管材制成，可實心或空心（內部可充入惰性氣體以增強回彈力）。表面常鍍銀或鍍鎳以改善密封性和減少咬合。其密封性能極佳，但成本高昂，通常用于航空航天、核能等對泄漏率要求極高的極端場合。對于0.2MPa的工況而言，性價比不如石墨復合墊片。
?法蘭匹配?：確保所選墊片的尺寸、壓力等級與您的法蘭標準（如國標GB、美標ANSI、德標DIN等）和法蘭面類型（突面RF、環連接面RJ等）相匹配。
?表面質量?：法蘭密封面的粗糙度、平整度及清潔度至關重要。任何劃痕、凹坑或舊墊片殘留都會導致密封失效。
?螺栓預緊?：必須采用正確的螺栓預緊順序和扭矩值，確保墊片受力均勻，形成穩定可靠的密封。建議使用扭矩扳手并按對角順序逐步上緊。
?材料兼容性?：雖然304、316不銹鋼已能滿足大多數蒸氣工況，但仍需考慮介質中可能存在的其他微量腐蝕性成分，必要時選擇更高等級的合金材料。
對于溫度450℃、壓力0.2MPa、介質為過熱蒸氣的工況，?摒棄所有有機彈性體密封圈的想法。最優化的選擇是采用以柔性石墨為密封元素、以金屬為增強骨架的復合墊片，其中金屬纏繞墊片是經過全球無數工程實踐驗證的、性價比最高的首選方案。正確的選擇配合規范的安裝，是保障高溫高壓系統長久安全密封的唯一途徑。
